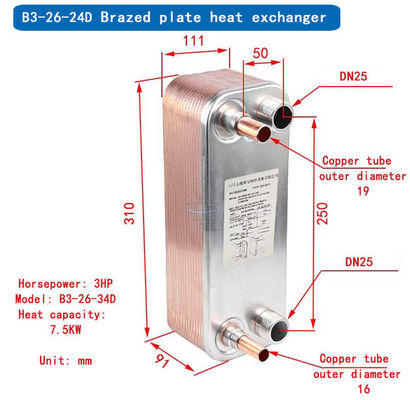

B3-26-34D 스테인리스 스틸 304/316 용접 열 교환기 1HP에서 6HP OEM BPHE 판형 냉장고용 산업 열 교환기

제품 구조

용접판 열 교환기의 설치, 사용 및 유지보수

설치

1판 열 교환기는 수직으로 설치되어야하며 수평 또는 기울기 설치는 열 교환기의 열 교환 효율을 현저하게 감소시킬뿐만 아니라,하지만 냉각 용량을 늘릴 수 있습니다.

열 교환기에 얼음 형성과 막힘을 일으키는 것이 쉽습니다.

2모델 B3-014, B3-015, B3-020 및 B3-026의 작은 판 열 교환기 (≤ 30개) 는 파이프 라인에 직접 설치 될 수 있습니다.위의 모델과 다른 큰 모델의 큰 판 열 교환기는 충격 흡수판에 설치되거나 볼트로 고정되어야합니다.진동이 발생할 수 있다면 충격을 흡수하는 연결을 사용해야합니다.

3특수 설계 경우를 제외하고, 열 교환기를 시스템에 연결할 때,핫 사이드 매체의 입구와 출구를 연결하는 파이프와 콜드 사이드 매체의 입구와 출구를 위로 연결하는 것을 보장해야 합니다.

좋은 전류 열 전달을 보장하고 연결 오류를 피합니다.

4판 열 교환기 및 파이프 라인을 용접 할 때, 접촉 표면은 먼저 깨끗하게 닦아야하며, 기름은 제거되어야합니다.그리고 가스산 소금 (또는 은 분말) 용접 물질은 붓으로 닦아야 합니다.구리 튜브는 인터페이스에 삽입되어 45% 이상의 은을 포함하는 은 톱으로 용접되어야 합니다. 용접 시, 불을 파이프 쪽으로 향하십시오.최대 온도가 650 °C를 초과하지 않는, 같은 용접점에서 용접하기 위해

이 시간 은 너무 길지 않아야 합니다. 내부 산화 를 방지 하기 위해, 보호 를 위해 열 교환기 안 에 질소 가스가 채워져야 합니다.

5:B3-095 및 그 이상의 큰 판 열 교환기를 파이프 라인을 통해 용접할 때, 열 교환기를 높은 온도에 노출시키지 않도록 습한 천을 인터페이스 주위를 감싸야합니다.가열된 영역을 제한하기 위해, 파이프 라인 및 인터페이스의 가장자리에 각도 (일반적으로 30 °) 를 생성하고 TG 또는 MG 용접을 사용해야합니다.

사용 및 유지 관리에 대한 주의 사항

1막힘 방지

외계 물체나 심한 껍질이 열 교환기의 통로에 들어가면 통로가 막히게 됩니다. 증발기에 사용되면 얼음을 만들고,부식할 수 있습니다., 이것은 열 교환기의 구조를 손상시키고 내부 누출을 초래합니다. 따라서,그것은 항상 열 교환기를 통과하기 전에 매체의 압력 손실 변화에 관심을 기울여야 합니다압력 손실이 갑자기 증가하면 열 교환기를 청소하고 유지 관리하기 위해 기계가 시간 내에 중지되어야합니다.더 큰 손실을 피하기 위해 새로운 열 교환기를 적시에 교체해야합니다..

2얼음 방지

A. 증발 온도가 액체 쪽 에서 동점 에 가까워질 때 항냉제 를 사용 해야 한다

B. 냉각 물질이 너무 적게 주입되어 증발 온도가 너무 낮아지는 것을 방지하기 위해열 교환기 채널의 껍질이 쪼개지고 막혀서 얼음이 형성되는 것을 방지하기 위해 정기적인 청소와 유지 보수가 수행되어야 합니다.D, 고 강도 물을 부드럽게 하여 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이

E, 낮은 주변 온도 때문에 열 교환기 내부에서 얼어붙는 것을 방지하기 위해 사용되지 않을 때 배수 장치를 설치하고 열 교환기를 비워

F. 열 교환기에 필터 스크린을 설치하고 1mm 이하의 구멍을 사용하여 필터 스크린을 설치하여 필터 스크린을 설치하여 필터 스크린에 필터 스크린을 설치하고그리고 열 교환기 채널의 막힘으로 인한 얼음 형성을 피하기 위해

G. 압축기 가동 전, 가동 중 및 가동 후 안정적인 물 흐름을 보장하기 위해 물 흐름 스위치를 설치하여 시스템 작동 중 물 펌프의 갑작스러운 종료를 피합니다.

H, 낮은 흡수 압력을 방지하기 위해 낮은 전압 보호 제어 스위치를 설치

1확장 밸브를 설치 한 후 온도 보호 컨트롤러를 설치하고 압축기를 끄면
3부식 방지

A. 열 교환기의 부식 방지 위해서는 열 교환기가 설치되고 사용되는 환경과 열 교환에 사용되는 매체가스테인리스 스틸 및 구리 금속에 대한 부식성이 없습니다 (열 교환 매체에서 염화 이온과 황산 이온의 함량은 일반적으로 100mg/1을 초과해서는 안됩니다.).

B, 열 교환기에 가닥, 잎자루 및 더 큰 잔해가 들어가서 막히는 것을 방지하기 위해 1 밀리미터 미만의 구멍을 가진 필터를 사용하십시오.

C. 오염이 발생하면 열 교환기를 즉시 청소합니다.

D, 시스템 운영의 안정성을 보장하고 시스템 파이프 라인 압력의 심각하거나 빈번한 변화로 인한 열 교환 장치 판의 스트레스 부식 방지.

E, 시스템이 작동을 멈추고 오랫동안 비활성 상태에서 남아있을 때, 열 교환기에서 액체는 배수되어야합니다.
4청소

판 열 교환기 작동 중 압력 하락이 현저하게 나타나면, 껍질이 형성되었다는 것을 의미합니다. 일반적으로 기름진 껍질은 청소제로 청소해야합니다.가중이 심한 경우, 24시간 반정화 청소를 위해 스테인레스 스틸 금속과 구리 금속을 손상시키지 않는 화학 물질을 사용해야 합니다.탄산산, 아세트산, 옥살산 또는 다른 유기산) 를 청소 할 때, 청소 용액의 흐름 속도는 압력 상태의 물 펌프로 제어되어야 합니다. 최적의 흐름 속도는 1.원래 용액의 5~2배의 흐름 속도청소 후, 많은 양의 깨끗한 물을 사용하여 시스템을 시작하기 전에 시스템에서 청소 용액을 씻어야 합니다.
