비처 6HE-35 컴팩트 반 헤르메틱 평행 랙 냉장고 BBS 시리즈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 종류 | 압축기 | 판매 후 서비스 제공 | 해외에 있는 기계 서비스용 엔지니어 |
|---|---|---|---|
| 냉장료 | R404A | 냉각 용량 | 1800W에서부터 95600W |
| 전압 | 380V/3Ph/50Hz | 적용 | 냉장고 룸 동결실 |
| 강조하다 | 세미 밀봉한 평행한 랙 냉동,소형 평행한 랙 냉동,R404a 평행한 랙 냉동 |
||
제품 설명

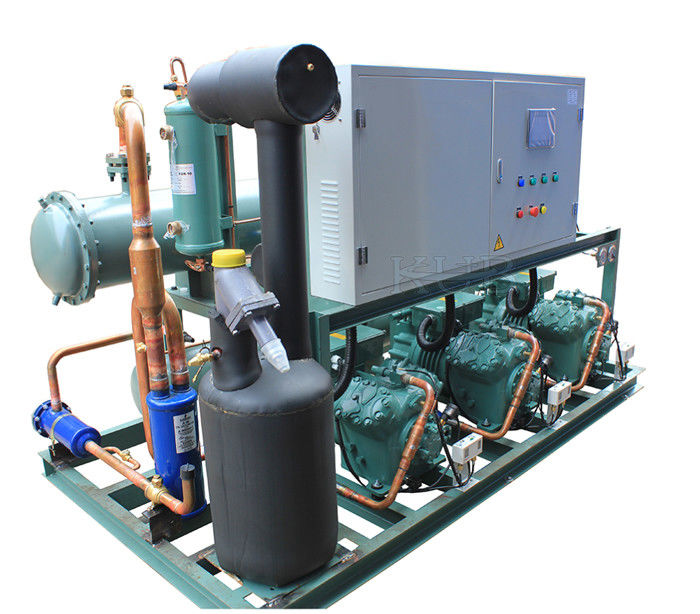

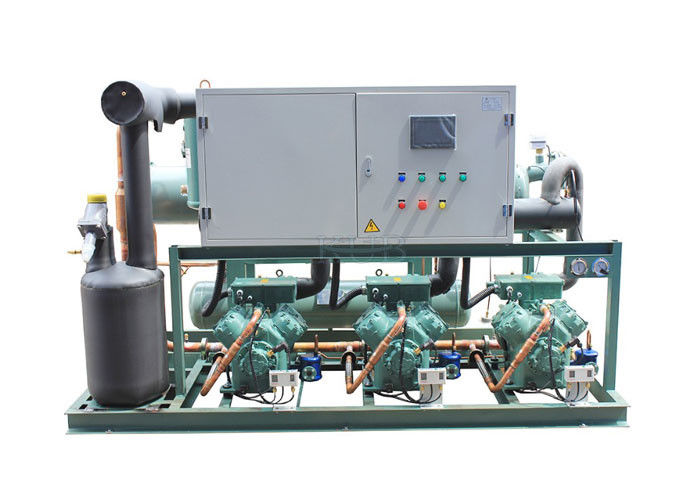

BBS 시리즈 반 гермети적 압축기 래크 병렬 냉장 장비
1생산분야
◆ 비저 ECOLINE 시리즈 반 гермети적 압축기
◆ 여러 압축기가 병렬로 연결되어 더 큰 용량을 제공하여 동일한 배수 파이프, 흡수 파이프, 응축기를 공유합니다.
액체 수신기 등
◆ 콤팩트 한 디자인 으로 설치 가 쉬우며 설치 크기 가 작다.
◆ 운영 비용 절감 을 위해 냉각 용량 에 따라 여러 단계 의 에너지 조정.
3ᄋ ᄋ ᄋ
● 압축기
●크랭크 케이스 히터
●진동 제거기
●유 분리기
●유 균형 시스템
●유 필터
● 수신기
●드라이어 & 필터
●눈 안경
●가스 분리기
●흡수 필터
●압 조절기
●압량 측정기
●오일 보호기 (오일 펌프 가 들어)
●실린더 팬 (저온 단위)
●전기 제어
공기 냉각 콘덴서 또는 증발. 콘덴서는 선택적입니다!
물 냉각 장치의 경우:
● 압축기
●크랭크 케이스 히터
●진동 제거기
●유 분리기
●유 균형 시스템
●유 필터
●물 감축기
●드라이어 & 필터
●눈 안경
●가스 분리기
●압 조절기
●압량 측정기
●오일 보호기 (오일 펌프 가 들어)
●실린더 팬 (하온 단위)
●전기 제어
참고:
압축기 래크 컨트롤러는 표준 부품으로 사용됩니다. PLC 컨트롤러는 선택적입니다.
4.2 물 냉각 래크
4.2.1 중간 온도 (Te -5~-20°C)
4.2.1.1 냉각제 R22

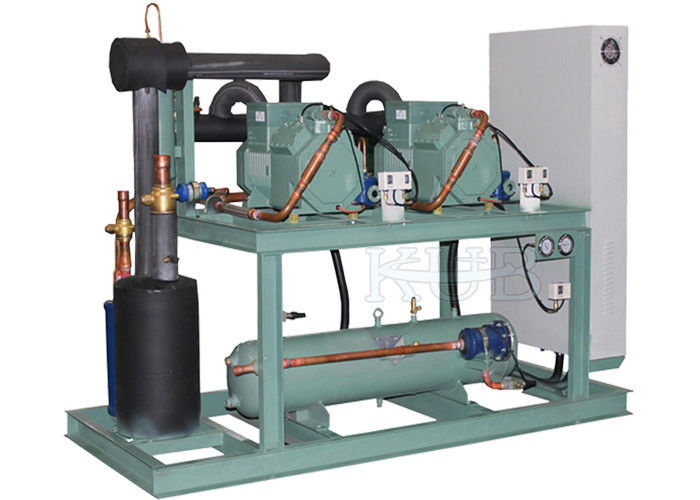

4.2.1.1.1 물 냉각 중기 2 압축기 래크
| 모델 | BBS2- | |||||||||||
| 20MB | 30MB | 40MB | 50MB | 60MB | 70MB | 80MB | 100MB | |||||
| 온도 ((°C) | -5°C~5°C | |||||||||||
| 냉장료 | R22 | |||||||||||
| 전원 공급 | 380V/50HZ | |||||||||||
| 콤프. | 종류 | 반 гермети적 | ||||||||||
| 콤프 모델 | 4VES-10 | 4PES-15 | 4NES-20 | 4HE-25 | 4GE-30 | 6HE-35 | 6GE -40 | 6FE-50 | ||||
| Qty | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 콘덴서 | 종류 | 셸 & 튜브 | ||||||||||
| 냉각수 (m)3/h) | 13 | 18 | 20.6 | 28 | 32 | 38 | 48 | 58 | ||||
| 커넥터 크기 | 2 1/2인치 | 2 1/2인치 | 2 1/2인치 | 2 1/2인치 | 3인치 | 3인치 | 3인치 | 4인치 | ||||
| 캡 & 와트 | 이 -5°C |
제한 (W) | 44600 | 61800 | 72800 | 96800 | 112200 | 145400 | 166800 | 200800 | ||
| 입력 (KW) | 13.62 | 18.98 | 22.24 | 29.78 | 34.28 | 44.8 | 51.4 | 62.6 | ||||
| 이 -10°C |
제한 (W) | 35860 | 49600 | 58600 | 78200 | 90800 | 117200 | 134600 | 162200 | |||
| 입력 (KW) | 12.66 | 17.58 | 20.68 | 27.76 | 32.02 | 41.8 | 48.0 | 58.4 | ||||
| 이 -15°C |
제한 (W) | 28360 | 39080 | 46400 | 62200 | 72400 | 93200 | 107000 | 129200 | |||
| 입력 (KW) | 11.56 | 16.0 | 18.9 | 25.46 | 29.42 | 38.24 | 44.0 | 53.8 | ||||
| 코니 튜터 |
액체 출구 연결 (mm) | φ42 | φ54 | φ54 | φ66 | φ66 | φ76 | φ76 | φ76 | |||
| 가스 연결 (mm) | φ22 | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | φ35 | ||||
| 전체 크기 | L ((mm) | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | |||
| W ((mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||||
| H(mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||||
냉각 용량과 입력 40 °C의 응축 온도 조건에서 이상
4.2.1.1.2 물 냉각 중기온 3 압축기 래크
| 모델 | BBS3- | |||||||||||
| 30MB | 45MB | 60MB | 75MB | 90MB | 105MB | 120MB | 150MB | |||||
| 온도 ((°C) | -5°C~5°C | |||||||||||
| 냉장료 | R22 | |||||||||||
| 전원 공급 | 380V/50HZ | |||||||||||
| 오세요 | 종류 | 반 гермети적 | ||||||||||
| 콤프 모델 | 4VES-10 | 4PES-15 | 4NES-20 | 4HE-25 | 4GE-30 | 6HE-35 | 6GE -40 | 6FE-50 | ||||
| Qty | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||||
| 콘덴서 | 종류 | 셸 & 튜브 | ||||||||||
| 냉각수 (m)3/h) | 20 | 26 | 31 | 42 | 50 | 57 | 71 | 86 | ||||
| 커넥터 크기 | 2 1/2인치 | 2 1/2인치 | 3인치 | 3인치 | 3인치 | 4인치 | 5인치 | 5인치 | ||||
| 캡 & 와트 | 이 -5°C |
제한 (W) | 66900 | 92700 | 109200 | 145200 | 168300 | 218100 | 250200 | 301200 | ||
| 입력 (KW) | 20.43 | 28.47 | 33.36 | 44.67 | 51.42 | 67.2 | 77.1 | 93.9 | ||||
| 이 -10°C |
제한 (W) | 53790 | 74400 | 87900 | 117300 | 136200 | 175800 | 201900 | 243300 | |||
| 입력 (KW) | 18.99 | 26.37 | 31.02 | 41.64 | 48.03 | 62.7 | 72.0 | 87.6 | ||||
| 이 -15°C |
제한 (W) | 42540 | 58620 | 69600 | 93300 | 108600 | 139800 | 160500 | 193800 | |||
| 입력 (KW) | 17.34 | 24.0 | 28.35 | 38.19 | 44.13 | 57.36 | 66.0 | 80.7 | ||||
| 코니 튜터 |
액체 출구 연결 (mm) | φ54 | φ66 | φ66 | φ76 | φ76 | φ108 | φ108 | φ108 | |||
| 가스 연결 (mm) | φ22 | φ28 | φ28 | φ35 | φ35 | φ42 | φ42 | φ42 | ||||
| 전체 크기 | L ((mm) | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | |||
| W ((mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||||
| H(mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||||
냉각 용량과 입력 40 °C의 응축 온도 조건에서 이상
4.2.1.1.3 물 냉각 LED 중기압 4 압축기 래크
| 모델 | BBS4 | |||||||||
| 40MB | 60MB | 80MB | 100MB | 120MB | 140MB | 160MB | 200MB | |||
| 온도 ((°C) | -5°C~5°C | |||||||||
| 냉장료 | R22 | |||||||||
| 전원 공급 | 380V/50HZ | |||||||||
| 콤프. | 종류 | 반 гермети적 | ||||||||
| 콤프 모델 | 4VES-10 | 4PES-15 | 4NES-20 | 4HE-25 | 4GE-30 | 6HE-35 | 6GE -40 | 6FE-50 | ||
| Qty | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 콘덴서 | 종류 | 셸 & 튜브 | ||||||||
| 냉각수 (m3/h) |
26 | 35 | 41 | 55 | 65 | 76 | 95 | 115 | ||
| 커넥터 크기 | 2 1/2인치 | 3인치 | 3인치 | 4인치 | 4인치 | 5인치 | 5인치 | 5인치 | ||
| 캡 & 와트 | 이 -5°C |
제한 (W) | 89200 | 123600 | 145600 | 193600 | 224400 | 290800 | 333600 | 401600 |
| 입력 (KW) | 27.24 | 37.96 | 44.48 | 59.56 | 68.56 | 89.6 | 102.8 | 125.2 | ||
| 이 -10°C |
제한 (W) | 71720 | 99200 | 117200 | 156400 | 181600 | 234400 | 269200 | 324400 | |
| 입력 (KW) | 25.32 | 35.16 | 41.36 | 55.52 | 64.04 | 83.6 | 96.0 | 116.8 | ||
| 이 -15°C |
제한 (W) | 56720 | 78160 | 92800 | 124400 | 144800 | 186400 | 214000 | 258400 | |
| 입력 (KW) | 23.12 | 32.0 | 37.8 | 50.92 | 58.84 | 76.48 | 88.0 | 107.6 | ||
| 코니 | 액체 출구 연결 (mm) | φ54 | Φ67 | φ76 | φ76 | φ108 | φ108 | φ108 | φ133 | |
| 가스 연결 (mm) | φ28 | φ28 | φ35 | φ35 | φ42 | φ42 | φ42 | φ42 | ||
| 전체 크기 | L ((mm) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | |
| W ((mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| H(mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
냉각 용량과 입력 40 °C의 응축 온도 조건에서 이상
4.2.1.2 냉매 R404A/R507A
4.2.1.2.1 수로 냉각 된 Med.Temp 2 압축기 랙
| 모델 | BBS2- | |||||||||
| 18MBY | 24MBY | 28MBY | 36MBY | 46MBY | 56MBY | 68MBY | 88MBY | |||
| 온도 ((°C) | -5°C~5°C | |||||||||
| 냉장료 | R404A/R507A | |||||||||
| 전원 공급 | 380V/50HZ | |||||||||
| 콤프. | 종류 | 반 гермети적 | ||||||||
| 콤프 모델 | 4TES-9Y | 4PES-12Y | 4NES-14Y | 4HE-18Y | 4GE-23Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | ||
| Qty | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 콘덴서 | 종류 | 셸 & 튜브 | ||||||||
| 냉각수 (m3/h) |
16.5 | 19 | 22.5 | 30 | 35 | 41 | 51 | 62 | ||
| 커넥터 크기 | 2 1/2인치 | 2 1/2인치 | 2 1/2인치 | 2 1/2인치 | 3인치 | 3인치 | 3인치 | 4인치 | ||
| 캡 & 와트 | 이 -5°C |
제한 (W) | 53800 | 61800 | 73400 | 97800 | 113000 | 143600 | 166400 | 200000 |
| 입력 (KW) | 19.2 | 21.44 | 25.82 | 34.72 | 41.4 | 51 | 61.4 | 73.6 | ||
| 이 -10°C |
제한 (W) | 43000 | 49000 | 58400 | 79000 | 91400 | 116000 | 135000 | 162200 | |
| 입력 (KW) | 17.66 | 19.7 | 23.86 | 32.16 | 38.26 | 47.2 | 57.0 | 68.6 | ||
| 이 -15°C |
제한 (W) | 33780 | 38320 | 46000 | 62800 | 73000 | 92400 | 108400 | 130000 | |
| 입력 (KW) | 15.98 | 17.76 | 21.68 | 29.38 | 34.88 | 43.2 | 52.2 | 63.2 | ||
| 연결 r |
액체 출구 연결 (mm) | φ42 | φ54 | φ54 | φ66 | φ66 | φ76 | φ76 | φ76 | |
| 가스 연결 (mm) | φ22 | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | φ35 | ||
| 전체 크기 | L ((mm) | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | |
| W ((mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| H(mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
냉각 용량과 입력 40 °C의 응축 온도 조건에서 이상
4.2.1.2.2 수로 냉각 된 Med. Temp 3 압축기 래크
| 모델 | BBS3- | |||||||||
| 27MBY | 36MBY | 42MBY | 54MBY | 69MBY | 84MBY | 102MBY | 132MBY | |||
| 온도 ((°C) | -5°C~5°C | |||||||||
| 냉장료 | R404A/R507A | |||||||||
| 전원 공급 | 380V/50HZ | |||||||||
| 콤프. | 종류 | 반 гермети적 | ||||||||
| 콤프 모델 | 4TES-9Y | 4PES-12Y | 4NES-14Y | 4HE-18Y | 4GE-23Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | ||
| Qty | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 콘덴서 | 종류 | 셸 & 튜브 | ||||||||
| 냉각수 (m3/h) |
24.5 | 28 | 34 | 45 | 52 | 62 | 77 | 92 | ||
| 커넥터 크기 | 2 1/2인치 | 2 1/2인치 | 3인치 | 3인치 | 3인치 | 4인치 | 5인치 | 5인치 | ||
| 캡 & 와트 | 이 -5°C |
제한 (W) | 80700 | 92700 | 110100 | 146700 | 169500 | 215400 | 249600 | 300000 |
| 입력 (KW) | 28.8 | 32.16 | 38.73 | 52.08 | 62.1 | 76.5 | 92.1 | 110.4 | ||
| 이 -10°C |
제한 (W) | 64500 | 73500 | 87600 | 118500 | 137100 | 174000 | 202500 | 243300 | |
| 입력 (KW) | 26.49 | 29.55 | 35.79 | 48.24 | 57.39 | 70.8 | 85.5 | 102.9 | ||
| 이 -15°C |
제한 (W) | 50670 | 57480 | 69000 | 94200 | 109500 | 138600 | 162600 | 195000 | |
| 입력 (KW) | 23.97 | 26.64 | 32.52 | 44.07 | 52.32 | 64.8 | 78.3 | 94.8 | ||
| 커넥터 | 액체 출구 연결 (mm) | φ54 | φ66 | φ66 | φ76 | φ76 | φ108 | φ108 | φ108 | |
| 가스 연결 t (mm) | φ22 | φ28 | φ28 | φ35 | φ35 | φ42 | φ42 | φ42 | ||
| 전체 크기 | L ((mm) | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | |
| W ((mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| H(mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
냉각 용량 이상 및 40 °C의 응축 온도 조건에서 입력 전력
4.2.1.2.3 물 냉각 Med. Temp 4 압축기 랙
| 모델 | BBS4 | |||||||||
| 36MBY | 48MBY | 56MBY | 72MBY | 92MBY | 112MBY | 136MBY | 176MBY | |||
| 온도 ((°C) | -5°C~5°C | |||||||||
| 냉장료 | R404A/R507A | |||||||||
| 전원 공급 | 380V/50HZ | |||||||||
| 콤프. | 종류 | 반 гермети적 | ||||||||
| 콤프 모델 | 4TES-9Y | 4PES-12Y | 4NES-14Y | 4HE-18Y | 4GE-23Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | ||
| Qty | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 콘덴서 | 종류 | 셸 & 튜브 | ||||||||
| 냉각수 (m3/h) |
33 | 38 | 45 | 60 | 70 | 82 | 102 | 123 | ||
| 커넥터 크기 | 2 1/2인치 | 3인치 | 3인치 | 4인치 | 4인치 | 5인치 | 5인치 | 5인치 | ||
| 캡 & 와트 | 이 -5°C |
제한 (W) | 107600 | 123600 | 146800 | 195600 | 226000 | 287200 | 332800 | 400000 |
| 입력 (KW) | 38.4 | 42.88 | 51.64 | 69.44 | 82.8 | 102 | 122.8 | 147.2 | ||
| 이 -10°C |
제한 (W) | 86000 | 98000 | 116800 | 158000 | 182800 | 232000 | 270000 | 324400 | |
| 입력 (KW) | 35.32 | 39.4 | 47.72 | 64.32 | 76.52 | 94.4 | 114.0 | 137.2 | ||
| 이 -15°C |
제한 (W) | 67560 | 76640 | 92000 | 125600 | 146000 | 184800 | 216800 | 260000 | |
| 입력 (KW) | 31.96 | 35.52 | 43.36 | 58.76 | 69.76 | 86.4 | 104.4 | 126.4 | ||
| 커넥터 | 액체 출구 연결 (mm) | φ54 | Φ67 | φ76 | φ76 | φ108 | φ108 | φ108 | φ133 | |
| 가스 연결 (mm) |
φ28 | φ28 | φ35 | φ35 | φ42 | φ42 | φ42 | φ42 | ||
| 전체 크기 | L ((mm) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | |
| W ((mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| H(mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
냉각 용량과 입력 40 °C의 응축 온도 조건에서 이상
4.2.2 물 냉각 낮은 온도 (Te-20~-40°C. 냉각수 R404A/R507A)
4.2.2.1 수로 냉각된 낮은 온도 2 압축기 래크
| 모델 | BBS2 |
||||||||
| 18LBY | 28LBY | 36LBY | 46LBY | 56LBY | 68LBY | 88LBY | |||
| 온도 ((°C) | -15°C~-30°C | ||||||||
| 냉장료 | R404A/R507A | ||||||||
| 전원 공급 | 380V/50HZ | ||||||||
| 콤프. | 종류 | 반 гермети적 | |||||||
| 콤프 모델 | 4TES-9Y | 4NES-14Y | 4HE-18Y | 4GE-23Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | ||
| Qty | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 콘덴서 | 액체 출구 | 셸 & 튜브 | |||||||
| 가스 연결 (mm) | 7.5 | 10 | 14 | 16 | 20 | 25 | 29 | ||
| 액체 출구 연결 (mm) | 2 1/2인치 | 2 1/2인치 | 2 1/2인치 | 2 1/2인치 | 2 1/2인치 | 2 1/2인치 | 3인치 | ||
| 캡 & 와트 | 이 -25°C |
제한 (W) | 19880 | 27000 | 38100 | 44800 | 56000 | 67200 | 80200 |
| 입력 (KW) | 12.4 | 16.9 | 23.4 | 27.8 | 34.5 | 42.2 | 51.0 | ||
| 이 -30°C |
제한 (W) | 14740 | 20000 | 28760 | 34000 | 42400 | 51600 | 61000 | |
| 입력 (KW) | 10.6 | 14.5 | 20.4 | 24.2 | 29.94 | 36.9 | 44.8 | ||
| 이 -35°C |
제한 (W) | 10600 | 14400 | 21100 | 25240 | 31140 | 38580 | 45400 | |
| 입력 (KW) | 8.9 | 12.0 | 17.4 | 20.7 | 25.42 | 31.8 | 38.5 | ||
| 이 -40°C |
제한 (W) | 7320 | 9960 | 14880 | 18100 | 22000 | 28000 | 32380 | |
| 입력 (KW) | 7.3 | 9.8 | 14.6 | 17.4 | 21.02 | 26.9 | 32.4 | ||
| 코니 튜터 |
액체 출구 연결 (mm) | φ54 | φ54 | φ54 | φ66 | φ66 | φ76 | φ76 | |
| 가스 연결 (mm) | φ22 | φ22 | φ22 | φ28 | φ28 | φ28 | φ28 | ||
| 전체 크기 | L ((mm) | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | |
| W ((mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| H(mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
냉각 용량과 입력 40 °C의 응축 온도 조건에서 이상
4.2.2.2 물 냉각 낮은 Te mp3 압축기 래크
| 모델 | BBS3- | ||||||||
| 27LB | 42LB | 54LB | 69LB | 84LB | 102LB | 132LB | |||
| 온도 ((°C) | -15°C~-30°C | ||||||||
| 냉장료 | R404A/R507A | ||||||||
| 전원 공급 | 380V/50HZ | ||||||||
| 콤프. | 종류 | 반 гермети적 | |||||||
| 콤프 모델 | 4TES-9Y | 4NES-14Y | 4HE-18Y | 4GE-23Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | ||
| Qty | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 콘덴서 | 액체 출구 연결 (mm) | 셸 & 튜브 | |||||||
| 가스 연결 (mm) | 11 | 15 | 21 | 24 | 29 | 36 | 43.5 | ||
| 액체 출구 연결 (mm) | 2 1/2인치 | 2 1/2인치 | 2 1/2인치 | 2 1/2인치 | 3인치 | 3인치 | 3인치 | ||
| 캡 & 와트 | 이 -25°C |
제한 (W) | 29800 | 40560 | 57150 | 67200 | 84000 | 100800 | 120300 |
| 입력 (KW) | 18.6 | 25.4 | 35.2 | 41.6 | 51.75 | 63.3 | 76.5 | ||
| 이 -30°C |
제한 (W) | 22100 | 30000 | 43140 | 51000 | 63600 | 77400 | 91500 | |
| 입력 (KW) | 15.9 | 21.7 | 30.6 | 36.3 | 44.91 | 55.4 | 67.2 | ||
| 이 -35°C |
제한 (W) | 15900 | 21660 | 31650 | 37860 | 46710 | 57870 | 68100 | |
| 입력 (KW) | 13.3 | 18.1 | 26.1 | 31.0 | 38.13 | 47.7 | 57.8 | ||
| 이 -40°C |
제한 (W) | 11000 | 14940 | 22300 | 27150 | 33000 | 41970 | 48570 | |
| 입력 (KW) | 10.89 | 14.6 | 21.8 | 26.0 | 31.53 | 40.4 | 48.6 | ||
| 콘 엑터 |
액체 출구 연결 (mm) | φ54 | φ54 | φ66 | φ76 | φ76 | φ108 | φ108 | |
| 가스 연결 (mm) | φ22 | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | ||
| 전체 크기 | L ((mm) | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | |
| W ((mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| H(mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
냉각 용량과 입력 40 °C의 응축 온도 조건에서 이상
4.2.2.3 수로 냉각된 낮은 온도 4 압축기 래크
| 모델 | BBS4 | ||||||||
| 36LBY | 56LBY | 72LBY | 92LBY | 112LBY | 136LBY | 176LBY | |||
| 온도 ((°C) | -15°C~-30°C | ||||||||
| 냉장료 | R404A/R507A | ||||||||
| 전원 공급 | 380V/50HZ | ||||||||
| 콤프. | 종류 | 반 гермети적 | |||||||
| 콤프 모델 | 4TES-9Y | 4NES-14Y | 4HE-18Y | 4GE-23Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | ||
| Qty | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 콘덴서 | 액체 출구 연결 (mm) | 셸 & 튜브 | |||||||
| 가스 연결 (mm) | 15 | 20 | 28 | 32 | 40 | 48 | 58 | ||
| 액체 출구 연결 (mm) | 2 1/2인치 | 2 1/2인치 | 3인치 | 3인치 | 3인치 | 4인치 | 4인치 | ||
| 캡 & 와트 | 이 -25°C |
제한 (W) | 39760 | 54000 | 76200 | 89600 | 112000 | 134400 | 160400 |
| 입력 (KW) | 24.8 | 33.8 | 46.9 | 55.5 | 69.0 | 84.4 | 102.0 | ||
| 이 -30°C |
제한 (W) | 29480 | 40000 | 57520 | 68000 | 84800 | 103200 | 122000 | |
| 입력 (KW) | 21.2 | 28.9 | 40.8 | 48.4 | 59.88 | 73.8 | 89.6 | ||
| 이 -35°C |
제한 (W) | 21200 | 28880 | 42200 | 50480 | 62280 | 77160 | 90800 | |
| 입력 (KW) | 17.8 | 24.1 | 34.8 | 41.4 | 50.84 | 63.6 | 77.0 | ||
| 이 -40°C |
제한 (W) | 14640 | 19920 | 29760 | 36200 | 44000 | 55960 | 64760 | |
| 입력 (KW) | 14.5 | 19.5 | 29.1 | 34.7 | 42.04 | 53.8 | 64.8 | ||
| 커넥터 | 액체 출구 연결 (mm) | φ66 | φ66 | φ76 | φ76 | φ108 | φ108 | φ108 | |
| 가스 연결 (mm) | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | φ35 | ||
| 전체 크기 | L ((mm) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | |
| W ((mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| H(mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
추천된 제품
