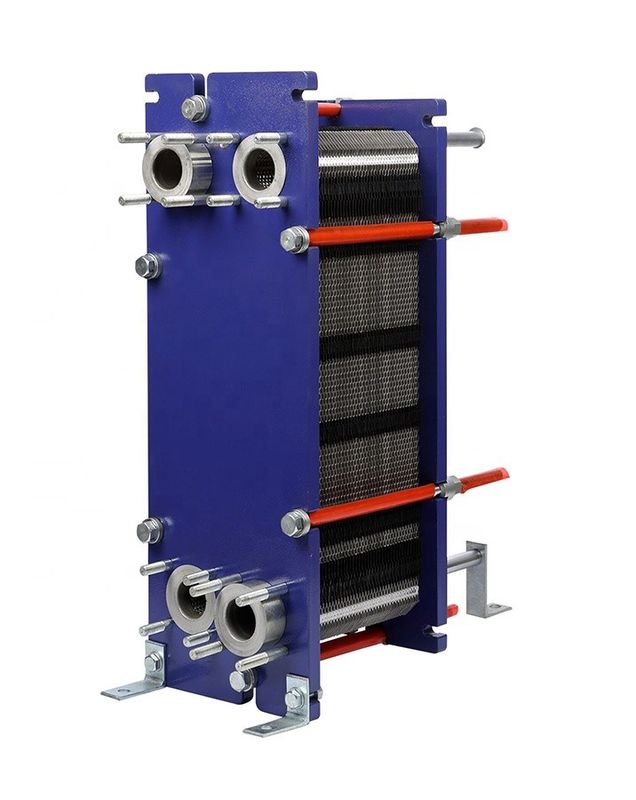

판형열 교환기 BH60H-80D 맥주 판 열교환기 KUB 열교환기

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x타입 | 열 교환기 튜브 | 애플리케이션 | 냉장부 |
---|---|---|---|
구조 | 판 열교환 장치 | 프레임 재료 | AISI316L/304 |
강조하다 | plate shell heat exchanger,high efficiency heat exchanger |
브래이징식 판형 열 교환기
신-뇨관-방광 단순촬영
판형 열교환기 BH60H-80D 맥주 판 열교환 장치 신-뇨관-방광 단순촬영 열교환기
우리와 연락하기 위해 환영하세요
모형을 만드세요 : BH60H-80D | |||
핫 사이드 | 콜드측 | ||
유체 | 물 | 물 | |
비중 | kg/m3 | 991 | 992.8 |
견줌 열용량 | kJ/(kg*K) | 4.18 | 4.18 |
열전도율 | W/(m*K) | 0.63 | 0.624 |
점착성 주입구 | cP | 0.607 | 0.767 |
점착성 수단 | cP | 0.707 | 0.68 |
질량 유량 속도 | 킬로그램 / H | 31000 | 41310 |
투입 온도 | 스크 | 44 | 32 |
배출구 온도 | 스크 | 36 | 38 |
압력 강하 | kPa | 38.6 | 68.3 |
열기는 교환되었습니다 | kW | 287.7 | |
L.M.T.D. | K | 4.9 | |
O.H.T.C 서비스 | W/(m2*K) | 4893 | |
열전도 영역 | m2 | 12 | |
부착 내성 * 10000 | m2*K/W | 0.31 | |
의무 수익 | % | 10.9 | |
Rel. 유체의 방향 | 역류 | ||
단수 | 80 | ||
유효 플레이트 | 78 | ||
넘버 오브 패스 | 1 | 1 | |
판형 재질 / 두께 | AISI 316 / 0.50 밀리미터 | ||
가스킷 | EPDM | EPDM | |
연결 지름 | 밀리미터 | 50 | 50 |
플랜지 평가 | DIN PN10 | ||
설계 압 | 바르그 | 10 | 10 |
시험압력 | 바르그 | 13 | 13 |
모델 | BH30 | BH60B/BH60H | SH60H | LB100B | ||
크로스 레퍼런스 알파 라발 | M3 | M6, M6M | TS6M | 트요비 | ||
높이, H [밀리미터] | 480 | 920 | 940 | 704 | 1885 | |
폭, W [밀리미터] | 180 | 320 | 330 | 400 | 480 | |
민스트탠더드렁스, L [밀리미터] | 400 | 500 | 500 | 530 | 850 | |
맥스 표준 길이, L [밀리미터] | 650 | 1500 | 1500 | 1430 | 2350 | |
베르티칼포트디스, VC [밀리미터] | 357 | 640 | 640 | 380 | 1338 | |
수평선상 포트디스턴스, HC [밀리미터] | 60 | 140 | 140 | 203 | 225 | |
맥스 temperature[C] | 180 | 180 | 180 | 180 | 160 | |
맥스 압력 [바르그] | 16 | 10 | 16 | 16 | 10 | |
플랜지 크기 파이프 | 파이프 1 1/4 " | DN50/2 " | DN50/2 " | DN65/2 " | DN100/4 " | |
맥스. 흐름 속도 [킬로그램 / S] | 4 | 16 | 20 | 50 | ||
모델 | BH100B/BH100H | BH150B/BH150H | BH200H | |||
크로스 레퍼런스 | 마로텀, M10B | M15M, M15B | M20M,T20M,T20B | |||
높이. H [밀리미터] | 1084 | 1084 | 1885 | 1885 | 2150 | |
폭, W [밀리미터] | 470 | 470 | 610 | 650 | 750 | |
민 표준 length,L [밀리미터] | 700 | 700 | 1150 | 1150 | 1250 | |
맥스 표준 length,L [밀리미터] | 2300 | 2300 | 2050 | 3250 | 3350 | |
베니컬 포트디스턴스, VC [밀리미터] | 719 | 719 | 1294 | 1294 | 1478 | |
수평선상 공항 거리, HC [밀리미터] | 225 | 225 | 298 | 298 | 353 | |
맥스 템파라처 [C] | 180 | 180 | 180 | 180 | 180 | |
맥스 압력 [바르그] | 10 | 16 | 10 | 16 | 42659 | |
플랜지 사이즈 | DN100/4 " | DN100/4 " | DN150/6 " | DN150/6 " | DN200/8 " | |
맥스. 흐름 속도 [킬로그램 / S] | 50 | 80 | 225 | |||
모델 | SH200B | BH250 | BH300H | |||
크로스 레퍼런스 | TS20M | MX25B | M30 | |||
높이. H [밀리미터] | 1405 | 2595 | 2920 | |||
폭, W [밀리미터] | 740 | 920 | 1190 | |||
민 표준 length,L [밀리미터] | 900 | 1550 | 1650 | |||
맥스 표준 length,L [밀리미터] | 2700 | 3350 | 5200 | |||
베니컬 포트디스턴스, VC [밀리미터] | 698 | 1939 | 1842 | |||
수평선상 공항 거리, HC [밀리미터] | 363 | 439 | 596 | |||
맥스 온도 | 180 | 180 | 180 | |||
맥스 압력 [바르그] | 42659 | 42659 | 42659 | |||
플랜지 사이즈 | DN200/8 " | DN200/DN250/8 /10 | DN300/DN350/12 /14 | |||
맥스. 흐름 속도 [킬로그램 / S] | 190 | 250 | 250 | 497 |
냉각 업계, 냉장고 공학 ; 농업, 식품, 식당, 화학 산업 ; 우리는 고객의 요구조건에 따라 디자인을 착수할 수 있습니다.
비. 우수한 보증
신-뇨관-방광 단순촬영은 보증 기간 일년까지 공급합니다. 어떠한 제품 품질 문제도 있다면 우리는 처리를 반환할 것이고, 결국 책임이 있습니다.
우리는 당신의 우려를 해결하기 위해 훌륭한 서비스를 제공합니다.
상하이 신-뇨관-방광 단순촬영 냉장 설비 주식회사는 디자인을 전문으로 하는 선진 업체입니다,
제품과 냉장 설비의 거래.
2000년에 설립되고 우리가 모든 다른 필요를 충족시키기 위해 진보 기술을 국제적으로 채택했습니다의 우리의
다양한 고객들.
주요 생산물은 다음을 포함합니다 : 종류 & 개방형 응축 유닛을 권투하시오 그러면 공기는 식었습니다, 물이 응축 유닛을 냉각시켰습니다,
모노 블록 분할 종류 응축 유닛, 저온 스크류냉동기, 압축기 랙, 산업적 냉각장치, D-시리즈 공랭장치, 공랭장치, 살수제상 공랭장치, 공냉식 응축기를 부는 양측 사이드,
튜브 껍데기 냉수 응축기, 튜브 껍데기 증발기와 전기 제어 박스, 등.
우리의 유닛의 모두는 신-뇨관-방광 단순촬영, 항공사, 카리일, 코플랜드와 같은 세계 유명한 브랜드 압축기를 채택합니다,
우수한 성능과 에머슨, 마네우로피, 테쿰세, 단포스 기타 등등 아름다운 외양.
그들은 넓게 냉장되어 사용됩니다, 호텔, 산업 공정, 의료 산업, 케미칼 인더스트리즈, 냉동 트럭, 냉장고가 필요한 선박 산업 모두 다른 장소.
자사 제품과 해결책은 넓게 급성장하고 있는 중국 시장, 수십의 공급에서 적용되었습니다
기계, 전자, 플라스틱, 섬유, 음식, 의학적이, 화학 산업 앤드리뉴러블 에너지와 관련된 필드의 산업 설비 천.
신-뇨관-방광 단순촬영은 넓게 제조들, 기술자들과 산업에서 최종 사용자들에 의해 인지되고 고려됩니다.
우리는 전세계적으로 자사 제품을 유럽, 남동부인 중동과 같은 위치에서 나라로 송출합니다
기타 등등과 우리인 아시아, 아프리카는 고품질 제품과 턴키 솔루션과 우리의 고객들을 지원합니다.
냉장고 냉동이 풍랭식 유닛을 압축합니다 :
회사는 정보 네트워크 기술과 우수한 위치, 건전한 관리 시스템과 현대 전달 수단과 다양한 측면 서비스를 진보시켰습니다. 우리는 고객들의 실제 필요로부터 모든 것을 주장합니다, 전체 교통 모니터링 서비스의 이행이 하루에 24 시간을 이용 가능합니다. 이것들은 시간에 맞게 상품, 효과적인 보호를 제공하기 위한 안전한, 효율적 도착지입니다.
