원래 장소:
상하이, 중국
브랜드 이름:
KUB
인증:
CE

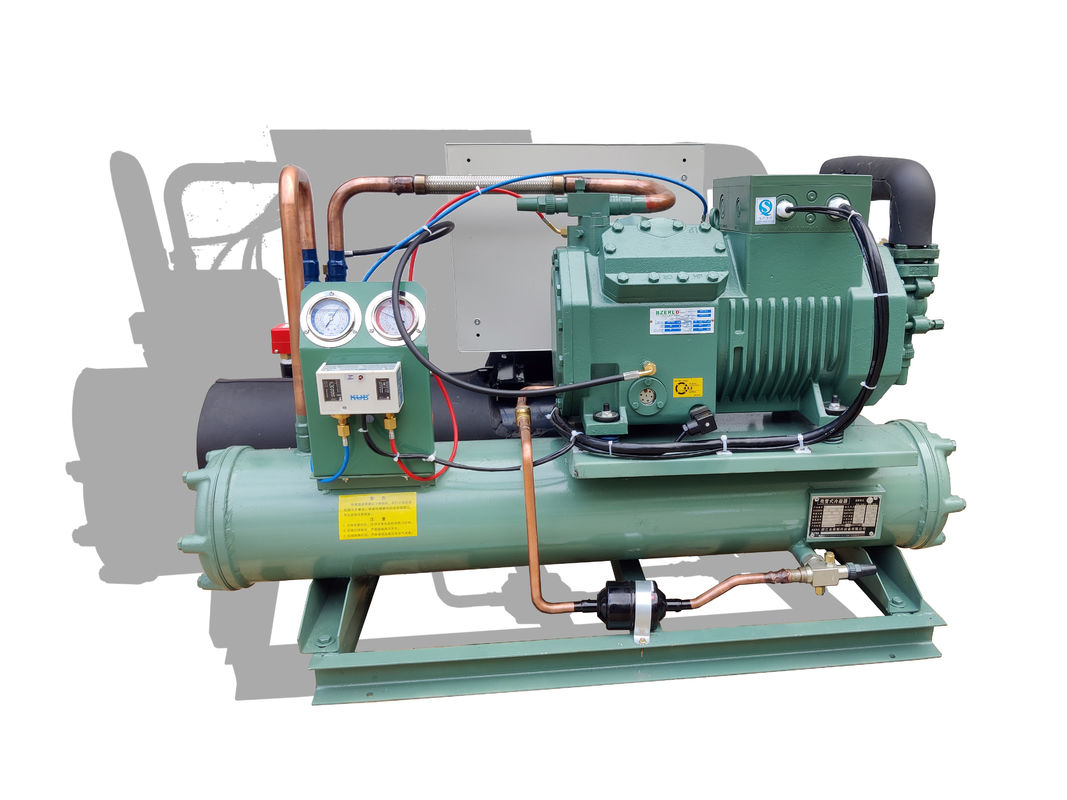

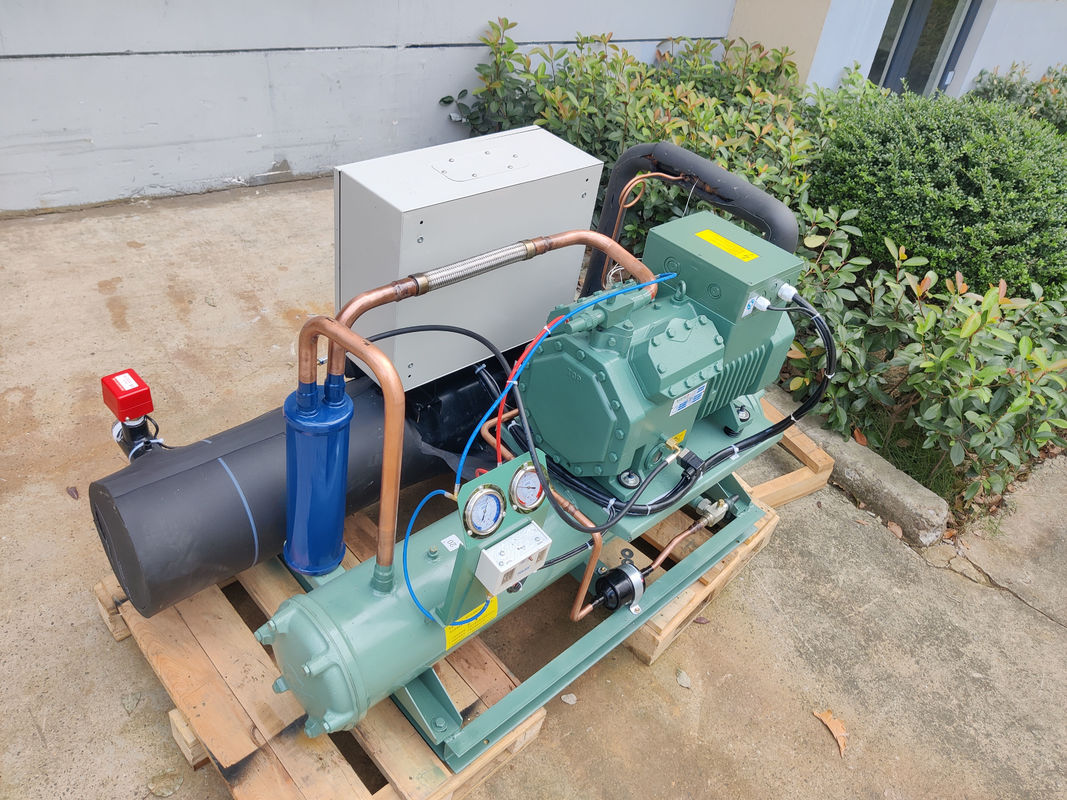

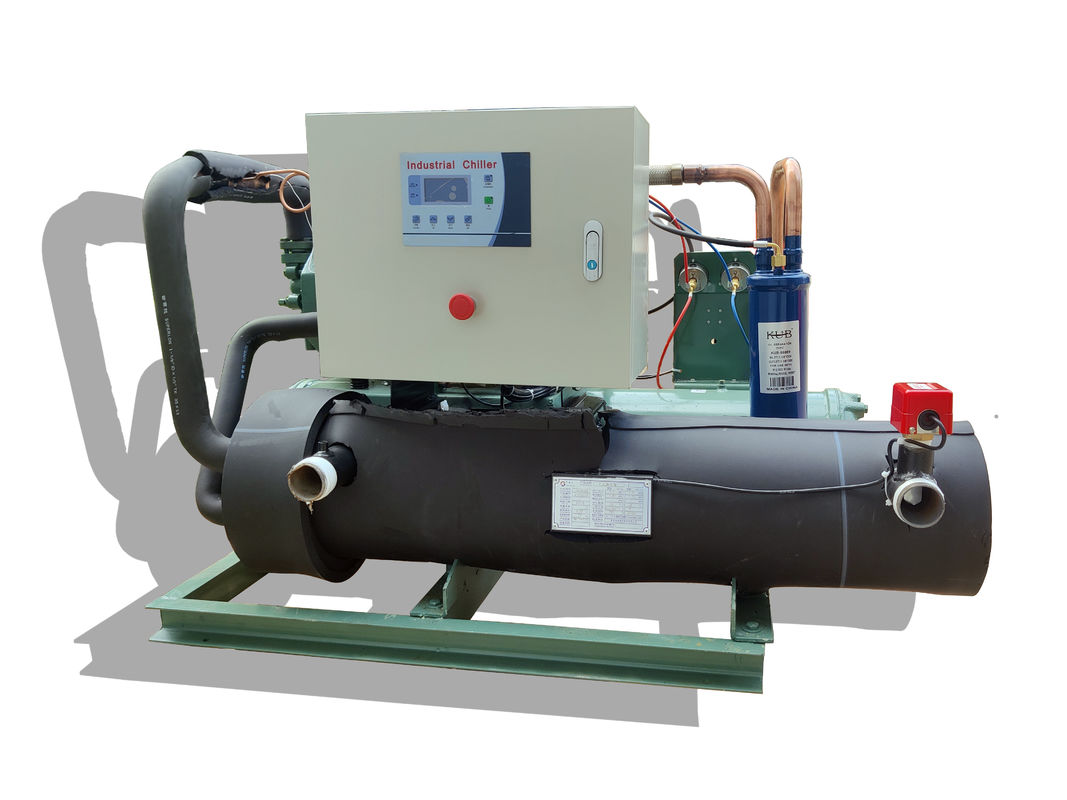

4YG15.2 380V 50HZ 물 냉각 냉각 장비 물 냉각 콘덴서 장비
물 냉각 콘덴서 장비 설명
물 냉각 콘덴서 장비는 큰 상업 및 산업 건물의 난방, 환기 및 에어컨 시스템에서 일반적으로 사용되는 냉각 시스템입니다.그것은 HVAC 시스템에서 냉각물에서 열을 제거하고 물 소스로 전송하도록 설계되었습니다냉각탑이나 물체와 같이
냉장료 호환성: 수로 냉각 된 응축기 장치는 R-22, R-134a 및 R-410a를 포함한 다양한 냉장료와 작동하도록 설계 될 수 있습니다.장비는 HVAC 시스템에서 사용되는 특정 냉각 물질에 따라 선택되어야합니다..
용량: 물 냉각 콘덴서 장비는 다양한 용도에 맞게 다양한 크기와 용량으로 제공됩니다.장비의 용량은 건물의 크기와 시설에 따라 선택되어야 합니다.냉각 부하 요구 사항.
개별 압축기 매개 변수
| 압축기 모델 | 4YD-8. 2 | 4YG-122 | 4YD-10.2 | 4YG-152 | 4YD-12.2 | 4YG-20. 2 | |
| 명소 전력 HP/KW | 8/5.5 | 12/8.8 | 10/7.5 | 15/10.5 | 12/8.8 | 여호와 의 증인, 15/1 | |
| 이동량 m3/h 50Hz | 41.3 | 41.3 | 48.5 | 48.5 | 56.2 | 56.2 | |
| 실린더 수 × 지름 × 도속 | 4×ф60×42 | 4×ф60×42 | 4×ф65×42 | 4×ф65×42 | 4×ф70×42 | 4×ф70×42 | |
| 흡수 및 배기 밸브 연결 mm/IN | DL | ф28 | ф28 | ф28 | ф28 | ф28 | ф28 |
| SL | ф35 | ф35 | ф35 | ф35 | ф35 | ф42 | |
| 오일 주입 부피 L | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | |
| 전원 공급 V/ф/Hz | 380/420 YY/3/50 440-480 YY/3/60 | ||||||
| 전기 매개 변수 | 최대 작동 전류 (A) | 17 | 24 | 21 | 31 | 24 | 37 |
| 시작/정지 전류 (A) | 49/81 | 69/113 | 59/99 | 81/132 | 69/113 | 97/158 | |
| 크랭크하우스 히터 ((220V) W | 120 | 140 | 140 | 140 | 140 | 140 | |
| 연료 공급 방법 | 離心 滑 | ||||||
| 무게 (냉각유 포함) kg | 134 | 141 | 139 | 147 | 141 | 150 | |
| 4,반 гермети적 물 냉각 냉장고 | |||||||||||
| 다음 캘리브레이션 조건:냉각 물 입수 온도 12 °C, 출구 물 온도 7 °C 냉각수 입수 물 온도 30°C, 출구 물 온도 35°C |
|||||||||||
| 모델 | LSB- | ||||||||||
| 15WH | 20WH | 25WH | 30WH | 50WH | 35WH | 40WH | 50WH | ||||
| 냉각 용량 | KW | 46.8 | 54.2 | 68.9 | 79.1 | 139.8 | 103.5 | 118.6 | 139.8 | ||
| 전원 공급 | 3P-380V-50Hz | ||||||||||
| 기계 전력 | KW | 10.29 | 12.63 | 15.82 | 18.68 | 35.2 | 23.7 | 28 | 35.2 | ||
| 기계 전류 | A | 18 | 21.9 | 27.2 | 32.5 | 66.9 | 41.8 | 50.3 | 66.9 | ||
| 압축기 | 종류 | 반 гермети적 피스톤 압축기 | |||||||||
| 입력 전력 | KW | 껍질 및 튜브 고효율 열 교환기 | |||||||||
| 콘덴서 | 종류 | DN50 | DN65 | ||||||||
| 입력 전력 | KW | 9.8 | 11.5 | 14.6 | 16.8 | 30.1 | 21.9 | 25.2 | 30.1 | ||
| 증발기 | 종류 | 건조 껍질 및 튜브 y 열 교환기 | |||||||||
| 물 연결 | DN50 | DN65 | |||||||||
| 명목 흐름 | m3/h | 8.0 | 9.3 | 11.9 | 13.6 | 24.0 | 17.8 | 20.4 | 24.0 | ||
| 냉장료 | R22 | ||||||||||
| 차원 | L | mm | 1600 | 1900 | 1900 | 1900 | 2300 | 2150 | 2150 | 2300 | |
| W | mm | 850 | 900 | 900 | 900 | 1100 | 1000 | 1000 | 1100 | ||
| H | mm | 1050 | 1100 | 1100 | 1100 | 1300 | 1200 | 1200 | 1300 | ||
| 다음 캘리브레이션 조건: 에틸렌 글리콜 입수 온도 -11°C, 출구 물 온도 -15°C, 냉각 물 입수 온도 30°C | |||||||||||
| 모델 | LSB- | ||||||||||
| 15WL | 20WL | 25WL | 30WL | 40WL | |||||||
| 냉각 용량 | KW | 23.0 | 26.5 | 34.5 | 39.8 | 47.5 | |||||
| 전원 공급 | 3P-380V-50Hz | ||||||||||
| 기계 전력 | KW | 11.2 | 13.1 | 16.8 | 21.9 | 24.3 | |||||
| 기계 전류 | A | 19.2 | 22.5 | 28.6 | 37.1 | 45.5 | |||||
| 압축기 | 종류 | 반 гермети적 피스톤 압축기 | |||||||||
| 입력 전력 | KW | 수평 껍질 및 튜브 열 교환기 | |||||||||
| 콘덴서 | 종류 | DN50 | DN65 | ||||||||
| 입력 전력 | KW | 5.9 | 6.8 | 8.8 | 12.8 | 12.3 | |||||
| 증발기 | 종류 | 건조 껍질 및 튜브 열 교환기 | |||||||||
| 물 연결 | DN50 | DN65 | |||||||||
| 명목 흐름 | m3/h | 5.8 | 6.6 | 8.7 | 13.2 | 11.9 | |||||
| 냉장료 | R22 | ||||||||||
| 차원 | L | mm | 1600 | 1900 | 1900 | 1900 | 2150 | ||||
| W | mm | 850 | 900 | 900 | 900 | 1000 | |||||
| H | mm | 1050 | 1100 | 1100 | 1100 | 1200 | |||||
