4YG15.2 380V 50HZ 주문 제작된 찬물 냉장 설비 냉수 응축기 장비

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x상품 이름 | 냉장실 응축 유닛 | 기계류 테스트 리포트 | 제공됩니다 |
---|---|---|---|
타입 | 응축 유닛 | 압축기 | 밀봉 압축기 |
전압 | 380V 50HZ | 제어기 | 조정할 수 있습니다 |
주요 단어 | 냉각 장치 | 화면 출하검사 | 제공됩니다 |
핵심 구성 요소 | 압축기 | 냉각제 | R404a |
컨덴서형 | 공기 냉각기 | 용법 | 냉장부 |

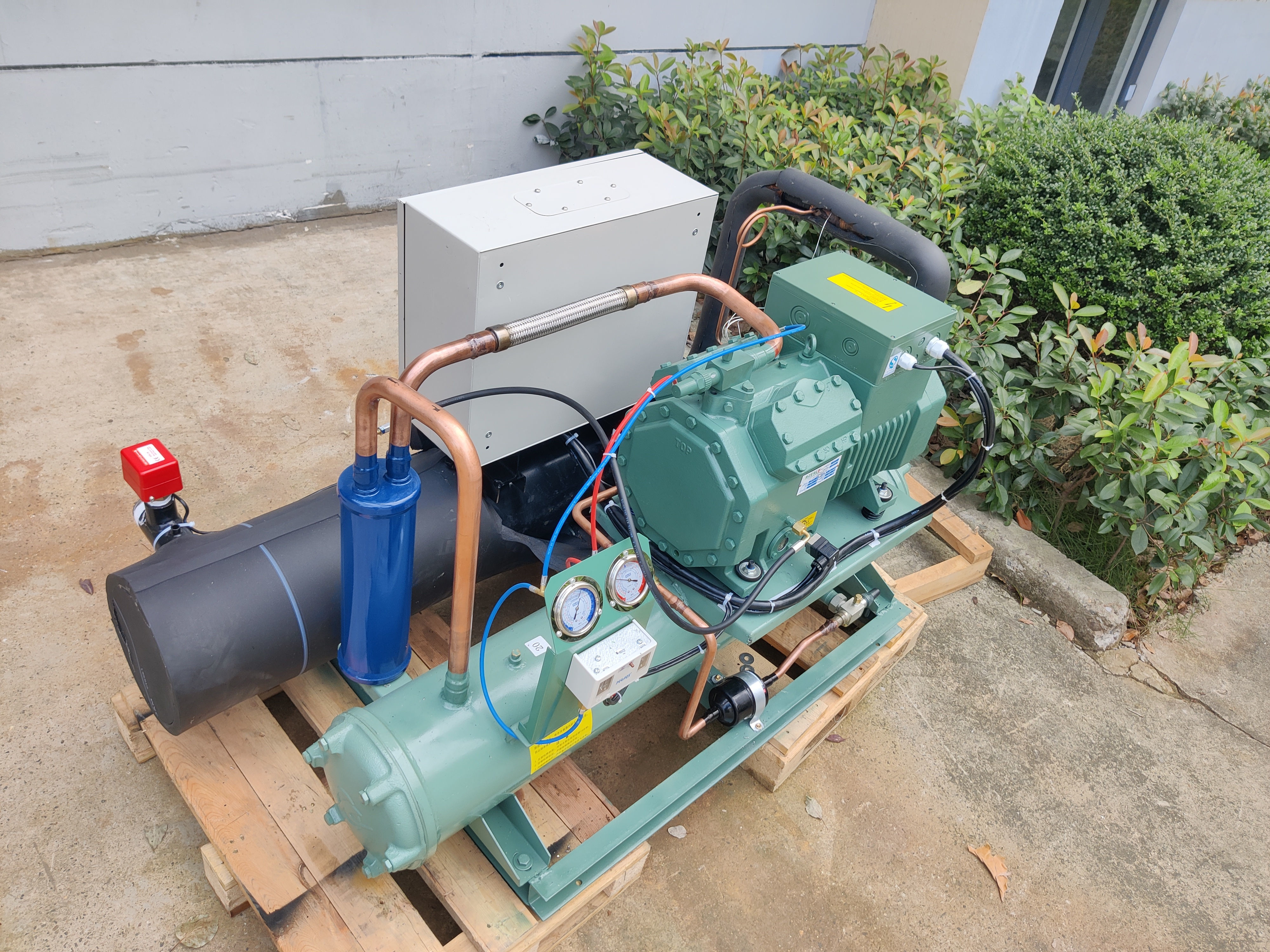

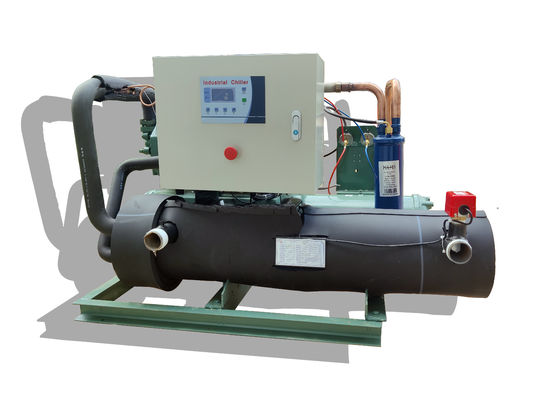

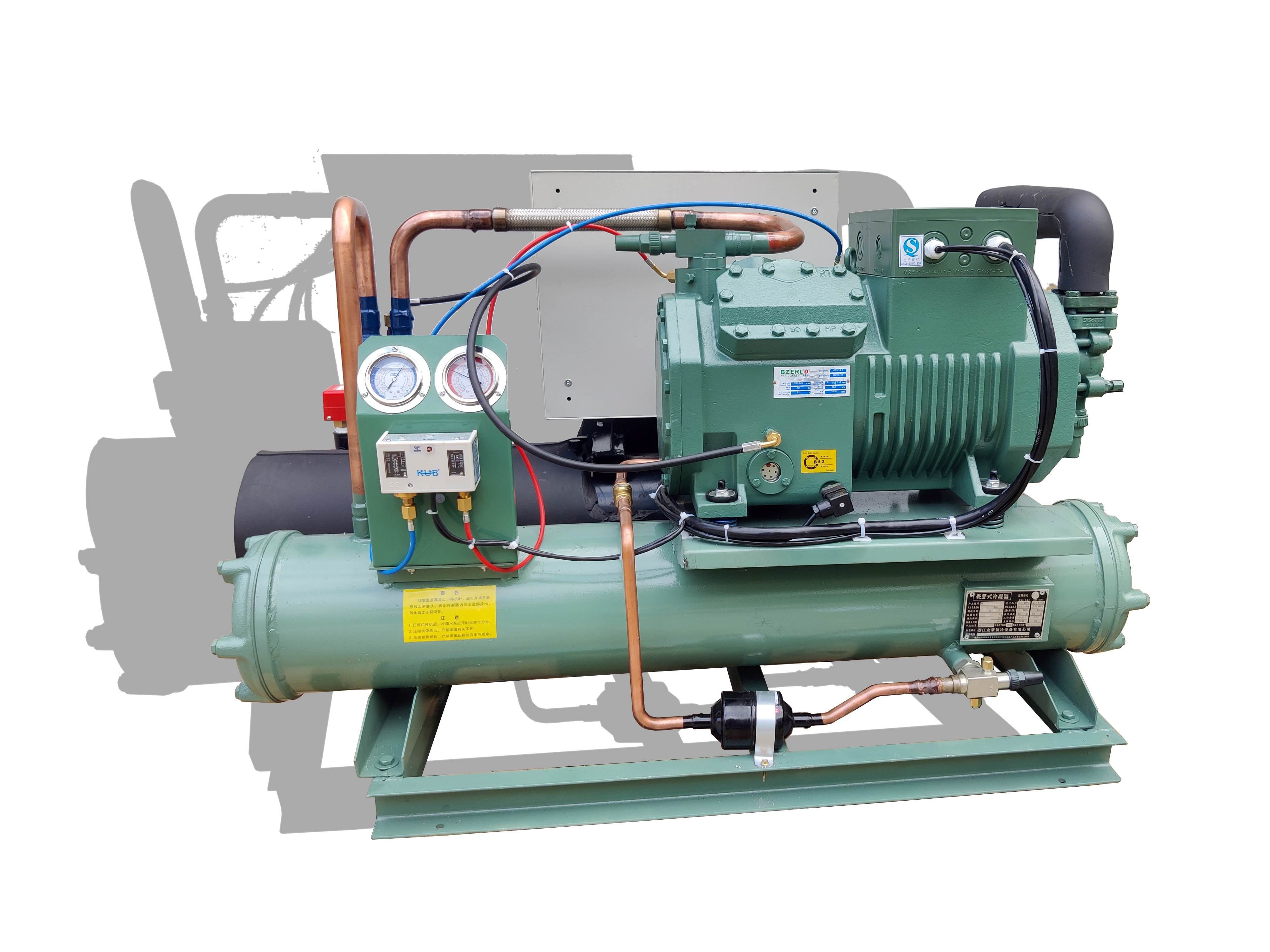

4YG15.2 380V 50HZ 주문 제작된 찬물 냉장 설비 냉수 응축기 장비
냉수 응축기 장비 명세
수냉식 응축기 장비는 일반적으로 큰 상업적이고 산업 건축물을 위해 난방과 환기와 공기 조화 시스템에서 사용되는 냉각 시스템입니다. 그것은 열을 HVAC시스템에서 냉매에서 제거하고 그것을 냉각탑 또는 수역과 같은 수원으로 이송하도록 설계됩니다.
-
차게하는 호환성 : R-22, R-134a, 및 R-410a를 포함하여 수냉식 응축기 장비는 다양한 냉각제와 함께 일하도록 설계될 수 있습니다. 장비는 HVAC시스템에서 사용된 특별한 냉매를 기반으로 선택되어야 합니다.
-
능력 : 수냉식 응축기 장비는 다른 응용 프로그램에게 어울리는 것이 크기와 능력의 범위에 이용할 수 있습니다. 설비의 내력은 건물과 냉각 부하 요구조건의 규모를 기반으로 선택되어야 합니다.
개별적 압축기 매개 변수
압축기 모델 | 4YD-8. 2 | 4YG-12.2 | 4YD-10.2 | 4YG-15.2 | 4YD-12.2 | 4YG-20. 2 | |
공칭 전력 HP / KW | 8/5.5 | 12/8.8 | 10/7.5 | 15/10.5 | 12/8.8 | 20/15 | |
치환 m3/h 50Hz | 41.3 | 41.3 | 48.5 | 48.5 | 56.2 | 56.2 | |
cylinders×diameter×stroke의 수 | 4×ф60×42 | 4×ф60×42 | 4×ф65×42 | 4×ф65×42 | 4×ф70×42 | 4×ф70×42 | |
흡수와 배기 밸브 커넥션컴 / IN | DL | ф28 | ф28 | ф28 | ф28 | ф28 | ф28 |
SL | ф35 | ф35 | ф35 | ф35 | ф35 | ф42 | |
오일 주입 크기 L | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | |
전원 공급기 V/ф/Hz | 380/420 YY/3/50 440-480 YY/3/60 | ||||||
전기적 매개 변수 | 최대 일하는 경향(A) | 17 | 24 | 21 | 31 | 24 | 37 |
시작하는 / 실속 경향 (A) | 49/81 | 69/113 | 59/99 | 81/132 | 69/113 | 97/158 | |
크랭크축 덮개 heater(220V)W | 120 | 140 | 140 | 140 | 140 | 140 | |
연료 공급 방법 | 滑 | ||||||
체중 (냉동유를 포함하여) Kg | 134 | 141 | 139 | 147 | 141 | 150 |
4, 반밀폐 수냉식 냉각장치 | |||||||||||
다음과 같은 눈금 측정 조건 :냉각수 투입 온도 12 'C, 배출구 수온 7 'C, 냉각수 통로 수온 30 'C, 배출구 수온 35 'C ; |
|||||||||||
모델 | LSB- | ||||||||||
15WH | 20WH | 25WH | 30WH | 50WH | 35WH | 40WH | 50WH | ||||
냉각 용량 | KW | 46.8 | 54.2 | 68.9 | 79.1 | 139.8 | 103.5 | 118.6 | 139.8 | ||
전원 공급기 | 3P-380V-50Hz | ||||||||||
머신 파워 | KW | 10.29 | 12.63 | 15.82 | 18.68 | 35.2 | 23.7 | 28 | 35.2 | ||
기계 경향 | A | 18 | 21.9 | 27.2 | 32.5 | 66.9 | 41.8 | 50.3 | 66.9 | ||
압축기 | 타입 | 반밀폐 피스톤 압축기 | |||||||||
입력 전원 | KW | 외피와 관 고효율 열교환기 | |||||||||
콘덴서 | 타입 | DN50 | DN65 | ||||||||
입력 전원 | KW | 9.8 | 11.5 | 14.6 | 16.8 | 30.1 | 21.9 | 25.2 | 30.1 | ||
증발기 | 타입 | 마른 원통 다관형 Y 열교환기 | |||||||||
물 접속 | DN50 | DN65 | |||||||||
정격유량 | m3/h | 8.0 | 9.3 | 11.9 | 13.6 | 24.0 | 17.8 | 20.4 | 24.0 | ||
냉각제 | R22 | ||||||||||
차원 | L | 밀리미터 | 1600 | 1900 | 1900 | 1900 | 2300 | 2150 | 2150 | 2300 | |
W | 밀리미터 | 850 | 900 | 900 | 900 | 1100 | 1000 | 1000 | 1100 | ||
H | 밀리미터 | 1050 | 1100 | 1100 | 1100 | 1300 | 1200 | 1200 | 1300 | ||
다음과 같은 눈금 측정 조건 : 에틸렌 글리콜 투입 온도 -11' C, 배출구 수온 -15' C, 냉각수 투입 온도 30' C ; | |||||||||||
모델 | LSB- | ||||||||||
15WL | 20WL | 25WL | 30WL | 40WL | |||||||
냉각 용량 | KW | 23.0 | 26.5 | 34.5 | 39.8 | 47.5 | |||||
전원 공급기 | 3P-380V-50Hz | ||||||||||
머신 파워 | KW | 11.2 | 13.1 | 16.8 | 21.9 | 24.3 | |||||
기계 경향 | A | 19.2 | 22.5 | 28.6 | 37.1 | 45.5 | |||||
압축기 | 타입 | 반밀폐 피스톤 압축기 | |||||||||
입력 전원 | KW | 수평선상 다관형 열교환기 | |||||||||
콘덴서 | 타입 | DN50 | DN65 | ||||||||
입력 전원 | KW | 5.9 | 6.8 | 8.8 | 12.8 | 12.3 | |||||
증발기 | 타입 | 다관형 열교환기를 말리세요 | |||||||||
물 접속 | DN50 | DN65 | |||||||||
정격유량 | m3/h | 5.8 | 6.6 | 8.7 | 13.2 | 11.9 | |||||
냉각제 | R22 | ||||||||||
차원 | L | 밀리미터 | 1600 | 1900 | 1900 | 1900 | 2150 | ||||
W | 밀리미터 | 850 | 900 | 900 | 900 | 1000 | |||||
H | 밀리미터 | 1050 | 1100 | 1100 | 1100 | 1200 |
